皮带巷防逆流装置的方案设计
发布时间:2021-08-25 点击:80
皮带巷防逆流装置设计思路
(1)皮带巷防逆流装置设计思路。当突出所产生的冲击波作用于迎风小板时,固定销脱落,插板落下,起到隔断风流的作用

(2)跨胶带风门构筑思路。采用卸载架穿越风门墙体,胶带下部采用砖、砂、水泥进行构筑,保留墙体距离底胶带不超过20 mm,并在墙体上铺没1层废胶带:O减少墙体与胶带之间的间隙;减少墙体对胶带的磨损。胶带之间采用钢板固定。胶带上方采用自坠式防逆风装置。

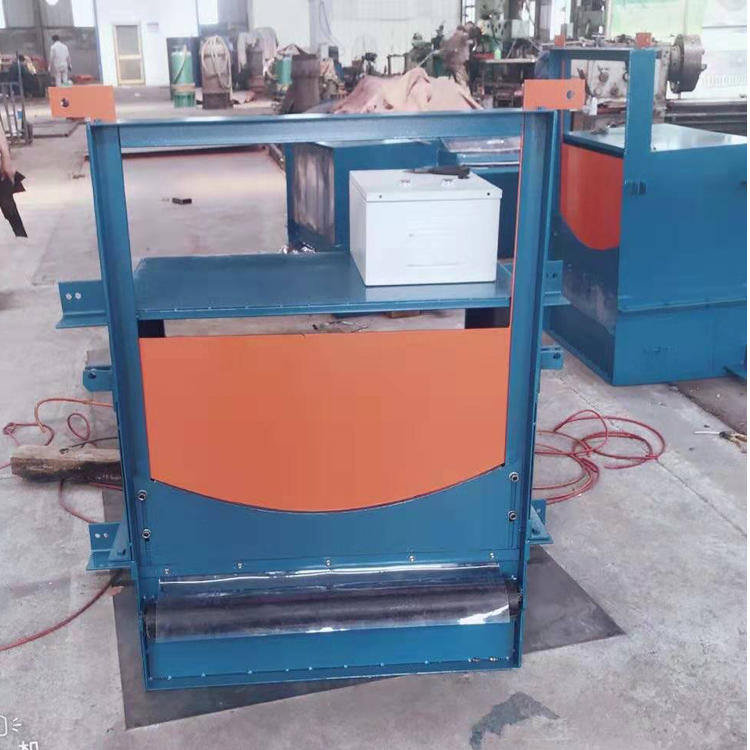

皮带巷防逆流装置

胶带过风门设计
煤巷掘进面出煤选用DSJIOO/63刀× 160胶带输送机(主要技术参数见表1),若在其胶带机头大架位置20 m范围内构筑2道防突风门,无法实现胶带大架内的控风,所以漏风严重,同时,也无法实现胶带大架内的防逆风设计。

为了保证通风设施的构筑不影响采掘设备的安装,保证生产的有序进行,现对其胶带大架部位进行调整,将胶带机头进行延伸,然后在胶带机卸载滚筒与胶带机头之间增加8节长l. 6 m卸载架,将风门墙体构筑于卸载架上。由于卸载架的体积比胶带大架体积要小,所以在设计防逆风装置及采取控风措施方面相对比较容易“
