煤矿用皮带过风门防逆流装置和防逆风装置
发布时间:2021-08-16 点击:381

煤矿用皮带过风门防逆流装置,皮带过风门防逆风装置,矿用皮带过风门防漏风装置减少了风门过皮带间的漏风量,提高有效风量,因其安装方便,外观精美,性能优越,使用方便,保证了矿井有效风量得到有效提升,在矿井通风系统优化治理中发挥重要作用。该装置,减小了井下的漏风,满足了生产地区对通风的需求,增加了生产效率;还能隔断有害气体的扩散,有效减小突出事故影响范围,减少经济损失,保障矿工生命安全同时消除了安全隐患。

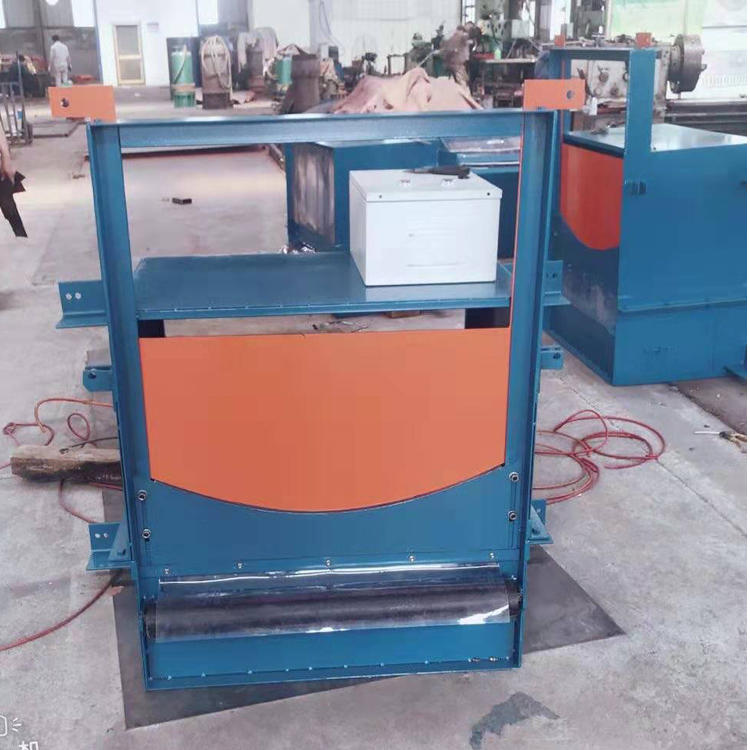

皮带过风门防逆流装置

矿用皮带过风门防逆流装置包括用于供胶带输送机通过的箱体,箱体固定在风门上。
箱体的前侧设置有前挡风结构,箱体的后侧设置有后挡风结构,箱体还包括顶板1。前挡风结构包括第一气缸2和第一活动板3,第一气缸2固定连接在顶板1下端,第一活动板3的上端铰接在顶板前端,第一活动板的下端呈弧形,与皮带带面的形状相匹配。

第一气缸的活塞杆与第一活动板的内壁铰接,通过第一气缸的活塞杆的伸缩,使第一活动板绕顶板的前端转动。

当输送机停止工作或发生瓦斯泄露等事故时,第一气缸的活塞杆回缩,第一活动板3转动到低位,此时,第一活动板的底部与输送机的上皮带4接触,这样就能最大程度实现防漏风,而且还能隔绝有害气体。

当输送机工作时,第一气缸带动第一活动板升起,如图3,此时不会影响输送机输送原煤。而且,此时,第一活动板能起到一定的防漏风功效。

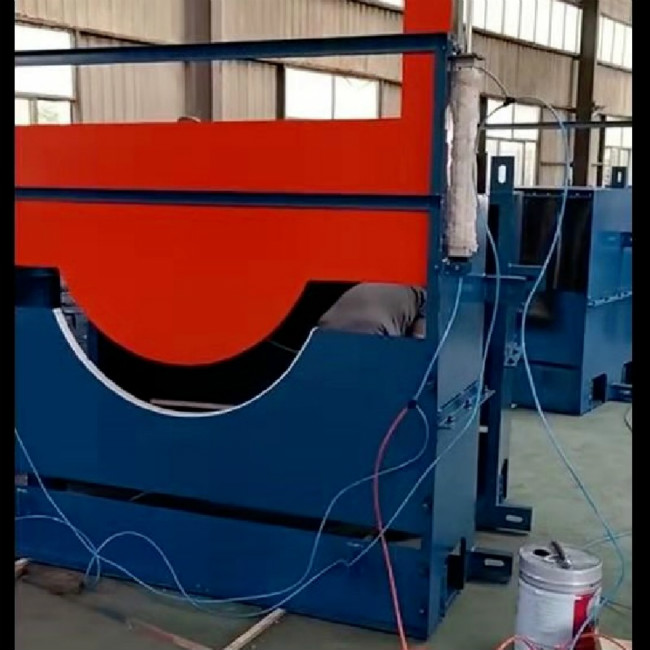

皮带过风门防逆流装置
前挡风结构还包括设置在箱体前下部的第一前挡风板5和第二前挡风板6,第一前挡风板和第二前挡风板上下设置,第一前挡风板和第二前挡风板之间留有间隙7,供输送机的下皮带8穿过。第一前挡风板和第二前挡风板能最大程度的防止漏风。

后挡风结构包括两个伸缩气缸9和第二活动板10,第二活动板滑动连接在箱体的后端的两侧,伸缩气缸分别固定在箱体的左右两侧,伸缩气缸的活塞杆分别与第二活动板的上端固定连接,通过伸缩气缸的活塞杆的伸缩,带动第二活动板上下移动。

第二活动板的下端呈弧形,与皮带带面的形状相匹配,在第二活动板的下端连接有多个条状的皮带11。

当输送机工作时,两个伸缩气缸带动第二活动板上移,此时第二活动板不影响输送机运输,且第二活动板下方的条状皮带起到挡风作用。

当输送机停止工作或发生瓦斯泄露等事故时,伸缩气缸带动第二活动板下移,第二活动板的下端面与输送机的上皮带4接触,最大程度实现防漏风,而且还能隔绝有害气体。

后挡风结构还包括设置在箱体后下部的第一后挡风板12和第二后挡风板13,第一后挡风板和第二后挡风板上下设置,第一后挡风板和第二后挡风板之间留有间隙14。供输送机的下皮带8穿过。第一后挡风板和第二后挡风板能最大程度的防止漏风。

皮带过风门防逆流装置减小了井下的漏风,满足了生产地区对通风的需求,增加了生产效率;而且,该装置还能隔断有害气体的扩散,有效减小突出事故影响范围,减少经济损失,保障矿工生命安全同时消除了安全隐患。
