皮带过风门墙控风防突自动保护装置
发布时间:2021-11-17 点击:52

一、产品简介

风门是矿井通风网络中不可缺少的的通风构筑物,其主要功能是隔断风流,为矿井风流按需分配创造条件,同时,又为行人和运输提供方便。皮带过风门墙体,是矿井生产中非常普遍的现象。而皮带机穿过风门时,由于截面较大,且皮带的循环连续作业和运输煤体的形状不规则无规律性,皮带洞的风流隔断一直是个难以处理的问题。并且瓦斯突出时,通过皮带洞扩散相邻巷道,造成施工人员窒息,甚者引起瓦斯燃烧或爆炸。皮带过风门墙控风防突自动保护装置(以下简称“装置”)便是为解决此问题而研发出来的产品。此装置既能保证皮带机正常通过,又能隔断皮带洞的风流,在瓦斯突出时,迅速关闭防突门,阻止瓦斯向相邻巷道扩散。

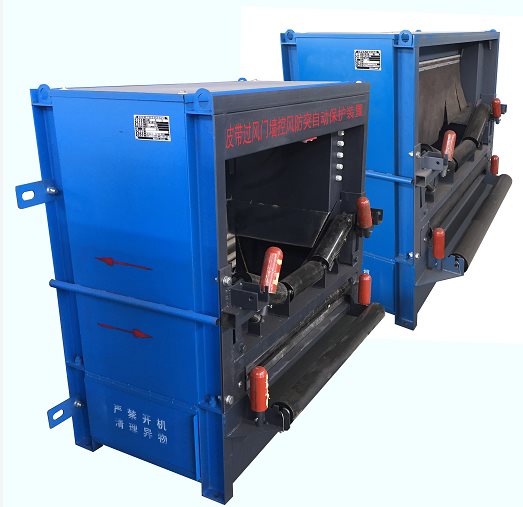

皮带过风门墙控风防突自动保护装置

二、工作原理与产品结构

1. 工作原理

    装置通过两部分控风。一是利用托辊组将上方输送带限制在固定范围运动,输送带上方是挡风帘,挡风帘下部随着输送带和煤块的运动而相应运动,并始终与输送带和煤保持紧密接触;二是利用两组平行托辊和立棍将下方输送带限制在固定范围运动,靠上的平行托辊在重力作用下压紧输送带进行密封,再用橡胶板将平行托辊周围的空隙密封。

    装置采用纯气动控制(气源气压范围0.5MPa-0.9MPa;)。瓦斯未突出时,调节风窗可以调节通风量。在瓦斯突出时,预警风窗感应到瓦斯突出信号,断电保护器开启(拉杆伸出),使皮带机自动断电,并激发防突门迅速关闭,阻断瓦斯扩散。在危险解除后,防突预警器感应到信号,并激发防突门迅速开启,在防突门开启后,断电保护器关闭(拉杆收回),皮带机通电方,皮带机可运行。

2. 产品结构

装置结构由上箱体、下箱体、托辊组、挡风帘、防突门、断电保护器、预警风窗、调节风窗、储气罐、控制箱以及密封材料构成。上箱体、下箱体由槽钢、角钢、方管及板材焊接而成。挡风帘由双层耐磨胶皮条组成,既耐磨又可在自身重力下始终与输送带和煤保持紧密接触,起到抗风作用。预警风窗采用不锈钢材料制成,预警部分可以感应到瓦斯突出信号,风窗部分可以调节通风量。托辊组有三联辊、立棍、平行托辊组成,角度可根据输送到物料多少自行调整。断电保护器、防突门均有板材焊接而成,由气缸控制。储能罐由无缝管及角钢焊接而成,在压风停风时,8小时内仍能保证防突安全保护装置正常运行。

三、技术参数

产品型号

CFP-30/800/89

CFP-30/1000/108

配套设备

伸缩式带式输送机SSJ800

伸缩式带式输送机SSJ100



   寸

L:870mm, B:1363mm, H:1330mm L1:690mm    B1:1199mm,   H1:980mm

  H2:350mm

L:890mm  B:1563mm  H:1400mm L1:690mm    B1:1399mm   H1:1050mm

H2:350mm

   量

200kg×4

250kg×4

气源压力

0.5MPa-0.9MPa;

0.5MPa-0.9MPa;

通过粒度

≤φ500mm

≤φ500mm


四、产品安装

1. 将防突门卡板右侧螺栓拧开,抬起防突门,转动防突门卡板将防突门卡住。

2. 将装置左、右两部分用放置在风门墙两侧,防突部分(含防突门)在风门墙瓦斯突出方向一侧,控风部分(含挡风帘)在风门墙来风方向一侧。

3. 按照图5将托辊组、上箱体、底座拆分,底座放置在输送带下方,且平行托辊与“H”架上平行托辊平齐;上箱体放置在输送带上方,托辊组安装在上下输送带之间,按照图1所示所示皮带运行方向将装置安装到皮带输送机系统中,装置两端用纵梁及胀销连接。

4. 调整装置位置及方向,保证线管同心,注意,装置安装好以后,将防突门卡板恢复原状态。

5. 按照图3将拉绳开关线在断电保护器中穿过,按照图中要求,调整拉绳开关线的松紧度。

6. 按照图2将防逆风窗与调节风窗安装到风门墙上预留的孔洞中,防逆风窗安装在突出方向,调节风窗安装在来风方向,保证预警风窗在无风情况下扇叶垂直向下,装置两侧通风畅通,有风时,扇叶摆动方向与井下通风方向一致。

7. 将调节风窗、断电保护器通过管路、手动控制箱与装置控制箱连接,按照图4将外界气源与装置上的进气口(10#接头座)相连。

8. 如图6所示,将控制箱上手板阀扳到“关门”位置,(或触动预警风窗扇叶,使扇叶关闭,瓦斯突出时,预警风窗的状态),此时断电保护器拉伸出,用钢丝绳将拉绳开关与断电保护器相连,并保证此状态下拉绳开关处与使皮带机断电状态,安装完成后将手板阀扳至“开门”状态。

9. 试运行皮带输送机,并测试防突门能否正常工作。试运行状态正常,再将装置与风门墙体之间的缝隙用密封材料密封。便可进行生产使用。

五、调试

安装完毕后,试运行皮带输送机。将控制箱上手板阀扳到“关门”位置(或用手触动预警风窗的扇叶,使扇叶关闭),此时,断电保护器拉杆迅速伸出,拉杆通过钢丝绳拉动拉绳开关使皮带机断电,防突门慢慢放下,堵住皮带机截面。

将控制箱上手板阀扳到“开门”位置(或触动扇叶,使扇叶打开,摆动方向与井下通风方向一致),此时,防突门迅速收起,皮带机截面打开,断电保护器拉杆慢慢收回,拉绳开关复位,皮带机通电。

六、产品特点

1. 运载区采取刚柔结合,多层密封;皮带区域采用滚动接触密封,密封效果好,全方位防护,漏风率极低,无论皮带运转与否,隔断面积达95%以上,有效减少煤尘的产生,提高通防供风安全性。

2. 托辊槽形角自动调节,可避免空载情况下,输送带与托辊之间产生间隙而漏风密封部件易于更换。

3. 装置可拆分,可不用拆输送带安装,方便运输与安装。

4. 配有预警风窗和调节风窗,在满足风量调节的同时,还有防突预警的功能。

5. 配有防突门,当防突预警器感应到瓦斯突出征兆时,可以使皮带机自动断电,同时激发防突门动作,自动隔断过墙通道。当风流恢复正常时,保护装置自动打开,皮带机解锁,人工复位后,皮带机方可正常运转。

6. 配备储气罐,在压风停风时(气压0.9MPa状态下),8小时内仍能保证装置正常运行。
