煤矿胶带输送机智能型防逆流控风装置
发布时间:2021-09-24 点击:54

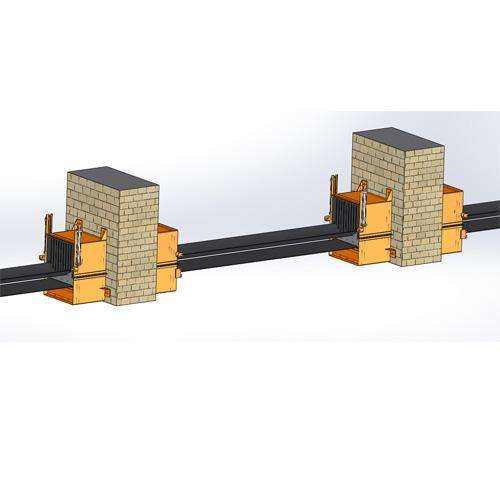

煤矿胶带输送机智能型防逆流控风装置

智能型防逆流控风装置,包括设置在风门上的用以供胶带输送机通过的通道,胶带输送机的上层胶带与下层胶带之间设置有堵漏隔板,通道由对称设置的两个角铁,设置在角铁上端和下端的上部钢板和下部钢板围成,且上部钢板与上层胶带之间形成间隙a,间隙a处设置有打开或封堵间隙a的上部防逆流钢板,下部钢板与下层胶带之间形成间隙b,间隙b处设置有打开或封堵间隙b的下部防逆流钢板,上部防逆流钢板和下部防逆流钢板分别由上部气缸和下部气缸带动其上下滑动,所述上部气缸和下部气缸均由联动机构驱动.本实用新型有效防止胶带运输机过风门时发生逆流现象,并且有效堵漏,使胶带运输机运行和停运时漏风量均大大减小.收起

煤矿胶带输送机智能型防逆流控风装置
智能型防逆流控风装置,包括设置在风门上的用以供胶带输送机通过的通道,胶带输送机的上层胶带与下层胶带之间设置有堵漏隔板,其特征在于:所述通道由对称设置的两个角铁、设置在角铁上端和下端的上部钢板和下部钢板围成,且上部钢板与上层胶带之间形成间隙a,间隙a处设置有打开或封堵间隙a的上部防逆流钢板,下部钢板与下层胶带之间形成间隙b,间隙b处设置有打开或封堵间隙b的下部防逆流钢板,所述上部防逆流钢板和下部防逆流钢板分别由上部气缸和下部气缸带动其上下滑动,以堵住或疏通间隙a和间隙b,所述上部气缸和下部气缸均由联动机构驱动,联动机构包括与胶带输送机开关连锁的二位五通电磁阀以及向二位五通电磁阀供气的给气总管,二位五通电磁阀分别通过上部气缸进气胶管、上部气缸排气胶管、下部气缸进气胶管和下部气缸排气胶管控制上部气缸和下部气缸运动。
